张力传感器概述
ZC-3型张力传感器是张力控制过程中，用于测量卷材张力值大小的仪器。
张力传感器用途
本张力传感器是一种张力测试用传感器，同恒张力自动控制器，磁粉制动器、磁粉离合器组成张力控制系统，实现张力控制。在六色凹板印刷机、分切机、干复机等控制系统中广泛应用。
张力传感器工作原理及结构特点
本张力传感器采用电阻应变式测量原理，使用S梁结构保证了测试精度的要求，抗横向摆动能力增强。
张力传感器参数说明
型号 | ZC-100 | ZC-150 | ZC-200 | ZC-300 | ZC-500 | ||
额定载荷： | 100N | 150N | 200N | 300N | 500N | ||
绝缘电阻： | ≥2000兆欧姆（100V测） | 非线性： | 0.1%F.S | ||||
输入电阻： | ≥350欧姆 | 滞后： | 0.1%F.S | ||||
输出电阻： | 350±1欧姆 | 重复： | 0.1%F.S | ||||
传感器供桥电压： | 6-12VDC | 外形尺寸： | 见外形尺寸图 | ||||
功耗： | ≤0.4w | 重量： | 1.8kg | ||||
零位： | ≤1%F.S | 航空插座型号： | X14K4P | ||||
灵敏度： | 2MV/V | 航空插头型号： | X14J4A | ||||
使用环境： | 不得在严重的腐蚀环境中使用 | ||||||
张力传感器的使用
1）按照安装要求将传感器与轴肩、轴承座胶滚等安装为一体。轴肩的中心要与上平板的中心点对应。传感器上板安装轴承时注意螺钉拧紧后不超超出上板的厚度（13）
2）电气连接插座按照1电源+4电源地 2信号+3信号地或红、蓝、黄、绿。
3）安装时注意不得将销钉等硬物掉入压头与上盖的夹缝中以免影响使用性能。
4）传感器各连接部分调整后参数已严格测试，不得随意拆装改弯原安装状态。

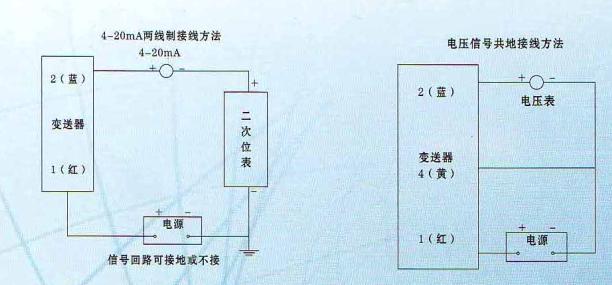

注：它是在ZC-3传感器基础上增加变送器部分，可输出4-20mA；0-5VDC；0-10VDC；信号接线方法方法如上图。
张力传感器安装注意点
- 安装张力检测器和轴承座的螺丝不能过长，若过长会导致张力检测器的簧片无法正常工作而检测不到张力。
- 利用侧面固定时，需注意固定螺丝不能过长，否则将导致张力检测器内测量机构损坏。
- 张力传感器在任何时候不能受到强烈的撞击或震动，否则将导致张力检测器的损坏
