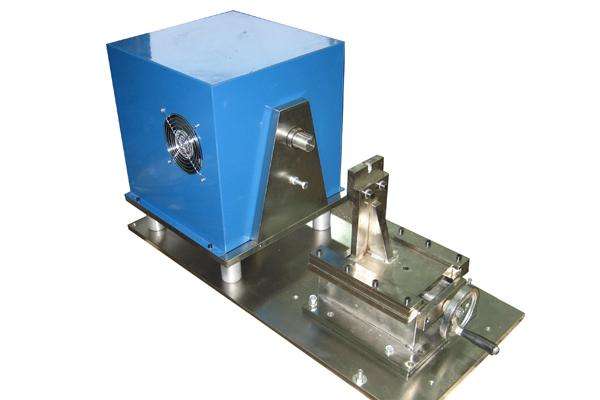

什么是低速电机加载台，性能特点，值得一看！

低速电机加载台是一种用于低速电机（通常指额定转速≤1000r/min的电机，如伺服低速电机、减速电机、步进低速电机等）性能测试的试验装置。它属于成套测功机系统，通过模拟电机实际工作的负载条件（如恒定转矩、变转矩、恒功率等），对电机的转矩、转速、功率、效率、温升、电流等关键参数进行检测与分析，验证电机是否满足设计要求或应用场景需求。

低速电机加载台的结构原理

1.五大结构组成

• 驱动单元：提供动力源，带动被测电机运转；
• 加载单元：核心部件，用于施加可控负载（低速场景下需解决“大转矩、低转速”的加载难题），常见形式有磁粉制动器、磁滞制动器、电涡流制动器等；
• 转矩转速传感器：高精度检测电机的输出转矩与转速（是数据采集的核心元件，精度直接影响测试结果）；
• 测控系统：包括数据采集卡、PLC/工控机、软件平台，负责控制加载单元的负载大小、采集传感器信号、计算功率/效率等参数，并实现数据显示、存储与分析；
• 辅助系统：如冷却系统（加载单元工作时产热，需风冷/水冷散热）、固定支架（确保电机与加载单元同轴度，减少摩擦误差）、安全防护装置（如过载保护、紧急停机）。

2. 工作原理

1. 驱动单元带动被测电机旋转（或直接由被测电机拖动加载单元）；
2. 加载单元根据测控系统的指令，施加反向转矩（模拟实际负载阻力）；
3. 转矩转速传感器实时检测电机的输出转矩（T）与转速（n）；
4. 测控系统采集电流、电压信号，结合转矩与转速计算电机的输出功率，同时监测电机温升（通过温度传感器）与运行稳定性；
5. 输出电机的“转矩-转速曲线”“效率-负载曲线”等性能报告，判断是否符合设计指标。

低速电机加载台的性能特点

1.适配特殊低速电机的能力

• 力矩电机：支持“堵转测试”（电机不转但通电，测试堵转转矩与电流）；
• 伺服低速电机：支持“位置同步加载”（与电机编码器信号同步，测试位置控制精度下的负载能力）；
• 减速电机：可通过“空载+加载”分步测试，分离电机本体与减速箱的损耗；
• 步进电机：支持“步距角-转矩”测试，验证低速运行时的丢步率与转矩波动。

2.宽转速范围与高精度控制

• 转速覆盖广：可测试从“几转/分钟（如1~5r/min）”到“额定转速上限（如1000r/min）”的宽范围工况，适配不同低速电机的设计转速；
• 转速控制精度高：采用编码器或激光测速仪反馈，转速控制精度可达±0.01%~±0.1%（如测试力矩电机的低速稳速性能）；
• 转矩控制精度高：结合高精度转矩传感器与闭环控制算法，转矩控制精度可达±0.2%~±1%FS（满量程），满足低速电机“微转矩变化”的检测需求（如精密定位用的步进低速电机）。

3.多工况模拟能力

• 恒转矩负载：模拟起重机、卷扬机等设备的恒定阻力负载；
• 变转矩负载：模拟风机、泵类的“转矩随转速平方变化”负载；
• 恒功率负载：模拟机床主轴等“高速轻载、低速重载”的恒功率工况；
• 冲击/脉动负载：通过编程模拟突发负载变化（如机器人关节电机的瞬间启停负载），测试电机的动态响应与过载能力。

4.核心加载单元：磁粉制动器

系统选用磁粉制动器作为核心加载执行元件，充分发挥其在低速场景下“大转矩、零转速满负荷、线性可控”的优势：

• 适配低速特性：磁粉制动器通过励磁电流调控磁粉颗粒间的摩擦力，可实现“零转速（堵转）至额定转速”全区间的平稳加载——即使低速直流电机处于“几乎静止但需输出额定转矩”的工况（如力矩电机的定位锁紧状态），仍能稳定提供无级可调的阻尼力矩；
• 线性可控性好：励磁电流与输出转矩呈高度线性关系，配合闭环控制算法，可实现转矩分辨率≤0.1%FS（满量程）的精准调节，避免加载突变对电机造成冲击；
• 响应速度快：磁粉颗粒的磁响应时间短（≤10ms），能快速跟随测控指令调整负载，适配低速电机“动态负载切换”的测试场景。

低速电机加载台的应用场景

低速电机加载台主要用于电机研发、生产与质检环节：

• 研发测试：电机设计阶段验证转矩特性、效率曲线、温升规律（如新能源汽车的低速爬坡电机）；
• 出厂检验：批量生产中抽检电机的额定转矩、转速精度、效率是否达标；
• 失效分析：对故障电机进行负载复现，分析转矩衰减、过热的原因；
• 认证测试：满足CE、UL、GB等标准的低速电机性能认证要求。

结论
